針對用戶的不同需求，以及屏蔽室的不同性能，采用不同的技術可以將屏蔽室設計成不同類型以滿足用戶的實際需要，下面就來介紹幾種常見的屏蔽室設計方案。

鋼板焊接時電磁屏蔽室結構：焊接式結構的屏蔽室是由不同規格鋼板（鋼板厚3mm）相互焊接成一體組成。根據屏蔽殼體不同部位承載力的不同而設計制作，不同截面積的矩形鋼龍骨做屏蔽殼體的支撐龍門框架，其大特點就是剛強度、抗震性、穩定性以及可靠性剩余其他結構的屏蔽室，而且屏蔽效能要高得多。電磁屏蔽是針對電磁波的屏蔽，而經典屏蔽指的是對靜電場的屏蔽。靜電屏蔽要求屏蔽體必須接地。影響屏蔽體電磁屏蔽效能的不是屏蔽體接地與否，而是屏蔽體導電連續性。破壞屏蔽體的導電連續性的因素有屏蔽體上不同部分的接縫、開口等。

根據屏蔽殼體不同部位承載力的不同而設計制作不同截面積的矩形鋼龍骨作屏蔽體的加固支撐，龍骨采用30*40mm矩形管依附屏蔽體鋼板內壁焊接。屏蔽體原材料（鋼板）加工制作成單元模塊，現場安裝采用熔焊工藝進行連續的焊接（Co2二氧化碳保護焊），其特點：焊接熱區范圍窄，變形小，焊縫緊密，表面無熔渣。確保屏蔽層模塊板接縫處的屏蔽效能保持一致，同事還能提高焊縫的抗電化腐蝕性。（電化腐蝕會造成降低屏蔽效能和互調效應，因?yàn)殡娀瘜W(xué)反應產生的化合物是非線性的半導體物質，這回產生信號混頻，導致產生新的干擾頻率）。

屏蔽效能：對屏蔽物排除或約束電磁波的能力的度量。對于給定的外部源，屏蔽效能是指在測試時某定點放入屏蔽物之前和之后的電場或磁場的強度之比。通常用分貝的形式以入社和透射的信號幅值之比來表述。

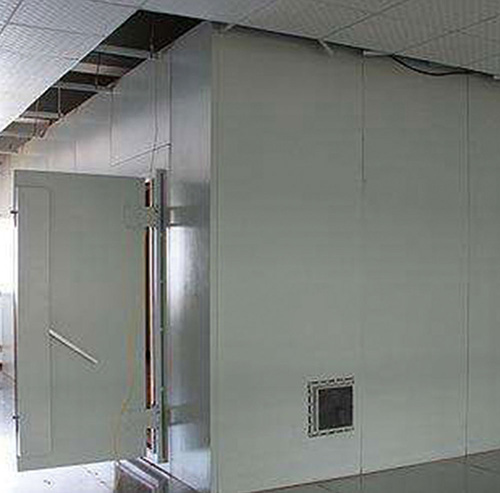

殼體：屏蔽室有六面板體及殼體與地面之間的相對緣處理。六面板體是由厚度為1.5mm的冷軋鋼板制成單元模塊，鍍鋅噴塑后通過M8鍍鋅螺栓、螺母、墊片及導電襯墊組裝而成。

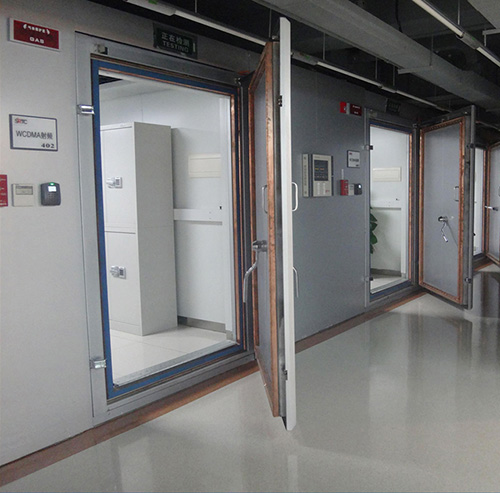

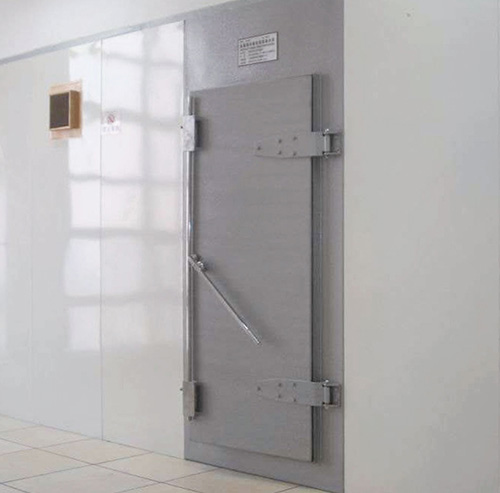

屏蔽門：雙電手動（或電動）鎖緊屏蔽門，門洞尺寸為1800×850（mm）。采用鉸鏈插刀式密閉屏蔽門，們的鎖緊點為雙點手動鎖緊結構；采用單刀插入式電磁密封技術、復合刀口、可拆卸式幼稚鈹青銅簧片，維護性好；內外門板為雙層相對緣是機構，門表面采用亞光不銹板裝飾。

通風波導窗：蜂窩型通風波導窗，尺寸為300×300（mm）。屏蔽通風窗成截止波導形式，其出啊如衰減應于屏蔽室指標一致，波導窗由許多個波導組成的波導束，小波導截面形狀為六角形；波導片采用真空釬焊新工藝組成整件。

電源濾波器：?jiǎn)蜗喔咝阅茈娫礊V波器。進入屏蔽室的每根電源線均應配置電源濾波器，目前廣泛采用低泄露電源的電源濾波器，其插入衰減值與屏蔽效能一致；所有電源濾波器應集中安裝，濾波器的前端不能有過流保護裝置但可設置過載保護裝置；電話線進入屏蔽室可采用數據信號濾波器；電源濾波器（儀器、照明用電）220V 50Hz 80A

室內電氣：標準配電箱，日光燈貨白熾燈照明，室內按用戶要求配飾插座盒。交流220V 50Hz配電箱（包括總電路控制及插座、照明分錄控制）電纜走線及穿管俺設計要求，壁插座按用戶要求。

室內電氣設計、安裝能滿足以下要求：

屏蔽室供電系統與屏蔽室壁間承受1500VC耐壓實驗；電源進線與屏蔽室壁間局人員電阻及導線與導線之間的相對緣電阻大雨2MΩ；

室內裝飾：俺用戶要求分別對頂、墻、地進行裝飾處理。
